Atmel 의 8 bit 저전력 Micro controller이다. 간단한 센서 구동 및 제어에 적합한 매력적인 MCU 이다.
VCC, GND Pin을 제외하면 6pin이 고작이지만 있을껀 다 있어서, 아껴쓰고 쪼개쓰면 왠만한건 다 구동이 가능하다.
출처 : http://github.com/SpenceKonde/ATTinyCore

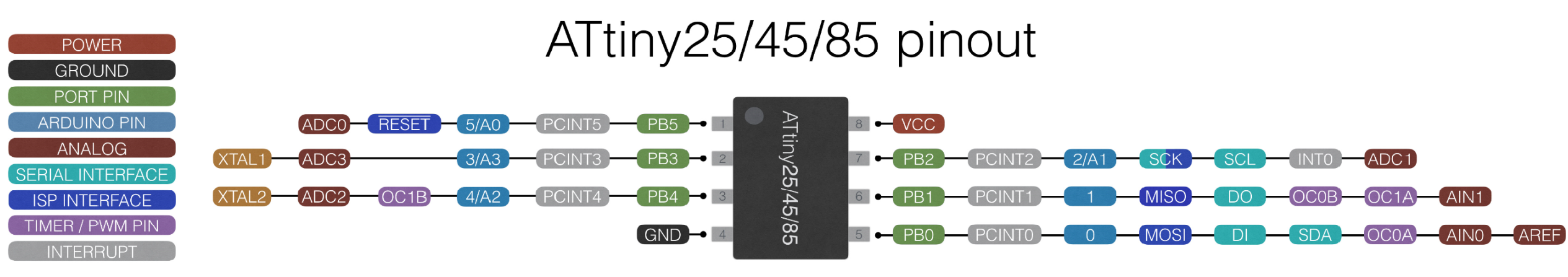

ATtiny85 datasheet Pinout
자세한 내용은 데이터 시트를 참고바란다.
ATtiny25,+ATtiny45,+ATtiny85.pdf
3.67MB
PDIP type 과 SOIC type을 각각 구매했다.
https://ko.aliexpress.com/item/5-piece-100-ATTINY85-20SU-attiny85-20su-ATTINY85-20-sop-8-ic-bga/32842362195.html?spm=a2g0s.9042311.0.0.27424c4dAKncAv
SOIC type 5EA를 $4.59에 구매했다.
https://www.ebay.com/itm/5PCS-ATTINY85-20PU-IC-MCU-8BIT-8KB-FLASH-8DIP-Top-ATTINY85-AL/253016017128?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649
PDIP type 5EA를 GBP 6.48에 구매했다.
ATtiny85 MCU 개발용도로 Dev. Programmer board도 구매했다.
배송까지의 시간이 오래걸리니까.. 없으면 아쉬울꺼 같아보이는건 다 구매하고 보게된다. 가격에 대한 부담도 없으니 일단 사고본다.
https://www.ebay.com/itm/Development-Programmer-Board-for-ATtiny13A-ATtiny25-ATtiny85-ATtiny45/142667561991?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649
ATtiny85 Development Programmer Board를 $0.99에 구매했다.
SOIC type Program Writing을 위해 SOIC8 Programmer Adapter Socket Converter Module도 구매했다.
https://www.ebay.com/itm/SOIC8-SOP8-to-DIP8-EZ-Programmer-Adapter-Socket-Converter-Module-150mil-200mil/202090979044?ssPageName=STRK%3AMEBIDX%3AIT&var=502086730608&_trksid=p2057872.m2749.l2649
200mil로 선택해서 구매한다.
ATtiny85 SOIC dimension 'E1'의 값을 고려하여 구매해야 한다. Min 5.18mm/Max 5.4mm 이므로, 200mil을 구매해야 한다. (1mil = 0.00254 cm = 0.0254 mm)
